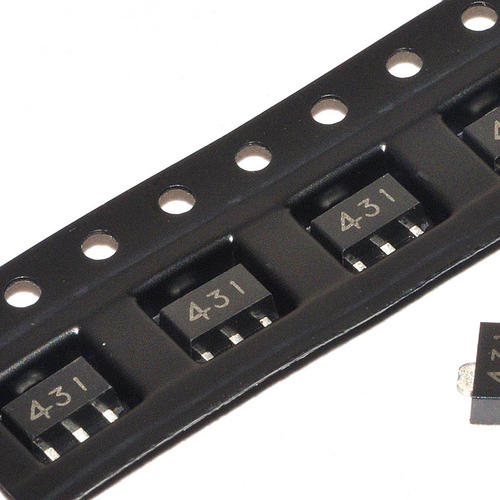

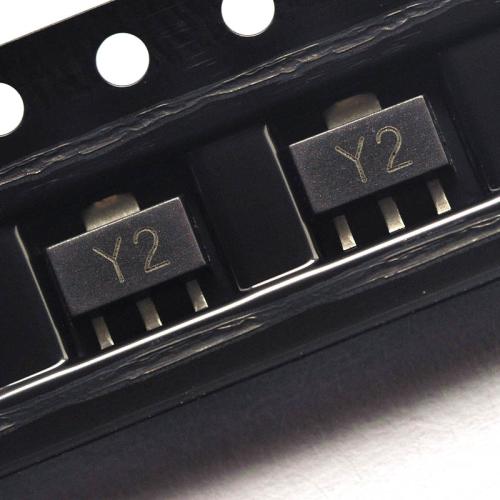

1、测量贴片三极管类型的方法是先把万用表拨到“欧姆”档，(通常用Rx100或Rx1K)进行。
2、用黑表笔接贴片三极管的某一极，再用红表笔分别去接触另外两个电极，直至出现测得的两个电阻都很小，黑表笔所接的电极是三极管的基极并且三极管为NPN型三极管。当用红表笔接三极管的某一极，再用黑表笔分别去接触另外两个电极，直至出现测的两个电阻值都很小，红表笔所接的是基极三极管为PNP型三极管。
3、NPN型贴片三极管，确定基极后，假定其余的两个电极中的一个是集电极，将黑表笔接到此电极，红表笔接到假设的发射极上。用手指把假设的集电极和基极捏起来看表针指示，并记下来此阻值的读数。然后再作相反的假设，作同样的测试并记下此阻值的读数。比较两次读数的大小。读数小的一次黑表笔所接的那极为发射极E，另一极为集电极C。
