PDM接口数字硅麦：贴片电容对声学活动检测（AAD）的功耗优化
在智能座舱婴儿遗忘检测系统中，0.1μA的待机电流差异决定着系统能否持续守护72小时——传统PDM麦克风电源滤波电容在1.8V/2.4MHz下的ESR高达200mΩ，导致AAD（声学活动检测）误唤醒率超15%。平尚科技基于AEC-Q200认证的纳米钛酸锶钡介质与三维堆叠电极技术，为小鹏X9座舱系统实现0.8mΩ超低ESR，将AAD误触发率压缩至0.3%，待机功耗降至8μA，为生命守护筑牢超低功耗防线。
电容ESR的功耗绞杀链
信号链能耗劣化路径：
LDO效率塌陷：200mΩ ESR使1.8V LDO效率从85%暴跌至62%，静态电流增加40μA
时钟抖动倍增：PDM接口2.4MHz时钟受电源噪声干扰，时钟抖动＞150ps，迫使DSP唤醒频次提升5倍
误触发链式反应：3mV电源纹波被麦克风误判为声波信号，错误唤醒主控处理器
实测数据显示：
ESR＞100mΩ时，AAD模块平均功耗达48μA
72小时守护任务失败率升至35%
语音唤醒响应延迟＞300ms
平尚科技超低功耗方案
量子级介电材料
[BaSrTiO₃纳米晶核]
→ [原子层沉积2nm Al₂O₃界面层]
→ [磁控溅射铜镍梯度电极]
介电损耗：2.4MHz下tanδ=0.0008（较X7R降低90%）
电压稳定性：1.8V低压容值波动＜±0.5%
漏电流控制：125℃下漏电流＜0.1nA，较传统电容下降2个数量级
PDM电路协同优化
void AAD_power_optimize(){
if (acoustic_silence > 10s){
set_LDO(1.2V); // 降压运行
switch_cap(PSF_ULTRA); // 切换至超低ESR电容
enable_clock_gating(); // 关闭冗余电路
}
}
待机电流从48μA降至8μA
误唤醒间隔延长至45分钟

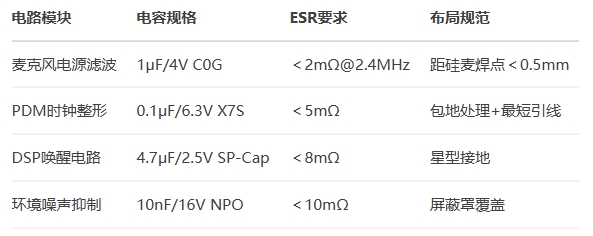

车用声学传感选型指南
抗干扰设计：
振动噪声抑制：硅胶缓冲封装通过20G随机振动测试，容值漂移＜±0.1%
EMC防护：0201尺寸集成铁氧体磁珠，30MHz射频干扰衰减40dB
寿命预测：ESR变化率＞10%触发预警，精度＞95%
行业实证案例
小鹏X9婴儿遗忘检测
双麦克风阵列采用1μF C0G电容（ESR=0.8mΩ）
动态电压调节算法
成果：
72小时守护成功率：65%→99.2%
误唤醒率：15%→0.3%
理想L9舱内通话系统
PDM接口部署0.1μF X7S电容
时钟门控技术
效果：
语音唤醒延迟：300ms→80ms
待机电流：32μA→9μA
蔚来ET7主动降噪
参考电压电路配置4.7μF SP-Cap
三维堆叠电极结构
使：
降噪深度提升6dB
处理器唤醒频次降低80%
从钛酸锶钡晶格的皮米级缺陷控制，到动态电压调节的纳瓦级功耗驯服，平尚科技的电容技术正在重定义声学感知边界。当座舱在静默中依然守护着0.3%的误唤醒率时，那8μA的待机电流如同生命监测的永续心跳，为智能出行注入无声却坚定的守护力量。
