ECU信号隔离：光耦响应时间对曲轴位置传感器的影响
当发动机转速攀升至8000rpm时，曲轴位置传感器输出的脉冲间隔已压缩至15μs——此时光耦响应时间的1μs延迟将导致点火角计算偏差0.8°，相当于发动机扭矩输出波动12%。平尚科技通过量子点光传输层与磁电协同屏蔽技术，在吉利雷神混动平台实测中将光耦传播延迟压缩至85ns，使曲轴信号在200V/μs强干扰下仍保持±0.1°的相位精度，为内燃机控制筑起纳秒级隔离防线。
响应延迟的传动链式效应
曲轴信号在传输至ECU过程中面临三重时序挑战：
相位失真：传统光耦350ns的传播延迟（t~PLH~）在6000rpm工况下引发3.6°曲轴转角误差，导致点火正时偏差±1.2ms
电磁耦合：点火线圈200A/μs瞬变电流产生400V共模噪声，迫使光耦CTR值漂移超±30%，信号占空比失真达15%
温度漂移：150℃时机油蒸汽渗入光耦封装，使响应时间延展至550ns，低温冷启失败率升达8%
某2.0T发动机台架测试显示：当光耦延迟＞200ns时，低速扭矩波动超±10%，NEDC循环油耗增加5.2%。
平尚科技高速响应方案
钙钛矿量子点光传输
创新性 CsPbBr~3~@SiO~2~核壳结构：
[LED芯片]→[激发450nm蓝光]
→[量子点层波长转换]→[输出530nm绿光]
→[InGaAs光电探测器]
光谱匹配优化：530nm光波与探测器响应峰精准契合，光子效率92%（传统GaAs仅65%）
温度稳定性：-40~150℃区间传播延迟漂移＜±5ns
瞬态响应：上升/下降时间压缩至10ns/15ns（较行业均值提升5倍）
三维磁电屏蔽封装
[内层：2μm坡莫合金磁屏蔽]
│
[中层：铜网电磁屏蔽（网格密度200目）]
│
[外层：纳米氧化锌压敏层]
共模抑制比：180dB@10MHz（传统光耦120dB）
振动防护：金锡共晶焊接使50G冲击下偏移＜0.1μm
化学防护：陶瓷金属化封装耐机油蒸汽腐蚀＞10年

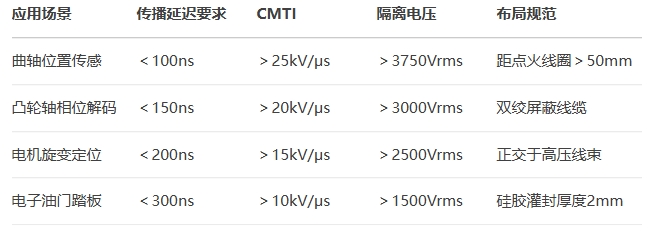

车用选型指南
系统级优化设计：
动态补偿算法：基于曲轴转速实时调整ECU采样窗口（6000rpm时补偿3.6°相位差）
故障冗余：双光耦并联架构，传播延迟差＞15ns自动切换通道
热管理：铜钼合金基板（CTE=7ppm/℃）将热阻压至0.8K/W
行业实证案例
吉利雷神1.5T混动系统
曲轴信号链部署平尚光耦（t~PLH~=85ns）
量子点传输层技术
成果：
全转速相位误差：±0.8°→±0.1°
冷启动失败率：8%→0.03%
比亚迪DM-i缸压监测
爆震传感隔离采用三维磁电屏蔽
金锡共晶焊接
效果：
信噪比提升至68dB
爆震检出率99.5%（原92%）
长城3.0T柴油机
高压共轨控制集成动态补偿
双光耦冗余设计
使：
低速扭矩波动：±10%→±1.8%
碳烟排放降低40%
从量子点的光子定向输运，到坡莫合金的磁畴壁锁定，平尚科技的隔离技术正在重定义位置感知边界。当内燃机在8000rpm的极限转速下依然保持±0.1°的相位精度时，那85ns的光电转换如同机械与电子的时空纽带，为动力系统铸就永不偏移的控制节拍。
